产品编号：92549-527
出品单位：博才科教

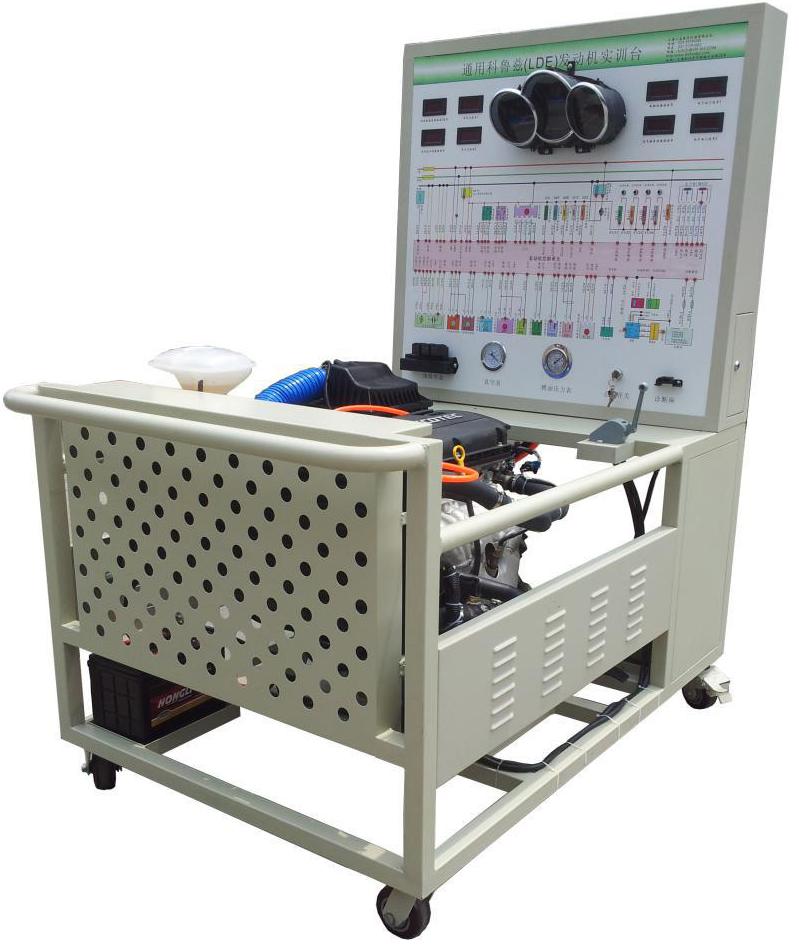

该设备采用丰田卡罗拉2ZR-FE电控汽油发动机为基础，对发动机可进行起动、加速、减速等工况的实践操作，真实展示电控汽油发动机的组成结构和工作过程。适用于中高等职业技术院校、普通教育类学院和培训机构对汽车发动机和维修实训的教学需要。
二、电控汽油发动机实训台功能特点
1. 真实可运行的电控汽油发动机，充分展示电控汽油发动机的组成结构和工作过程。
2. 实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的铝塑板，表面经特殊工艺喷涂底漆处理；面板UV平板喷绘打印有不褪色的彩色电路图；学员可直观对照电路图和电控汽油发动机实物，认识和分析控制系统的工作原理。
3. 实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速、喷油压力、进气岐管压力等参数变化。
4. 实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5. 实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
6. 实训台配备有油门控制装置，可方便对发动机加速减速。
7. 实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
8. 实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、电控汽油发动机实训台技术参数
1. 外形尺寸：1400×1000×1800mm(长×宽×高)
2. 工作电源：直流12V
3. 燃油标号：依发动机型号
4. 油箱容积：10L
5. 工作温度：-40℃～+50℃
四、基本配置(每台)
|
序号 |
名 称 |
规格型号 |
单位 |
数量 |
|
1 |
检测控制面板 |
装有各种检测端子以及彩色电路图 |
套 |
1 |
|
2 |
组合仪表 |
|
套 |
1 |
|
3 |
发动机控制电脑(ECU) |
|
台 |
1 |
|
4 |
诊断座 |
OBDⅡ |
个 |
1 |
|
5 |
点火开关 |
|
个 |
1 |
|
6 |
燃油压力表 |
0-10kg/cm2 |
个 |
1 |
|
7 |
真空压力表 |
0-76in.Hg |
个 |
1 |
|
8 |
发动机总成 |
丰田卡罗拉2ZR-FE，翻新 |
套 |
1 |
|
9 |
燃油箱 |
10L |
个 |
1 |
|
10 |
汽油泵(含汽油泵插头) |
|
套 |
1 |
|
11 |
油门控制装置 |
|
套 |
1 |
|
12 |
进、排气管(带保护罩) |
|
套 |
1 |
|
13 |
水箱(含不锈钢保护罩) |
|
套 |
1 |
|
14 |
冷却电子风扇 |
PDM-S81JOES，12V，80W |
个 |
2 |
|
15 |
蓄电池 |
65D26R，12V 65Ah，560CCA |
台 |
1 |
|
16 |
继电器 |
含：起动继电器、油泵继电器、冷却风扇继电器等 |
套 |
1 |
|
17 |
保险丝盒 |
|
个 |
1 |
|
18 |
电源总开关 |
50A |
个 |
1 |
|
19 |
移动台架(带自锁脚轮装置) |
1500×1000×1700mm(长×宽×高) |
台 |
1 |
