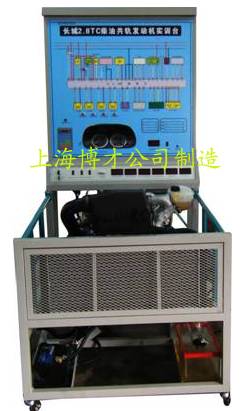

长城共轨电控柴油发动机实训台


(一)电控柴油发动机实训台简介
    本实训台以长城电控共轨柴油发动机为基础,发动机可运行,进行起动、加速、减速、故障检测与诊断、故障模拟与排除等工况的实际操作,真实展示汽车电喷汽油发动机结构与原理及工作过程。适用于各类型院校及培训机构对汽车发动机理论和维修实训的实训教学需要。电控柴油发动机实训台实训功能齐全、操作方便、安全可靠、美观大方。
(二)电控柴油发动机实训台结构组成
    长城电控共轨柴油发动机总成、原车发动机控制电脑、组合仪表、电子油门、发动机起动运行所有相关的原车附件、故障设置和排除系统、原车电路原理图板及检测端子、60AH大容量蓄电池、大容量不锈钢油箱、发动机加速机构、控制面板柜、可移动台架、台架电源总开关、OBD诊断座、散热系统、任务驱动教学模式的实训指导书及台架操作说明书。
    各传感器及执行器安装数字显示表、台架安装燃油压力表与真空表、带锁止万向的脚轮、不锈钢护手、台架高温及转动等部位加装防护装置。

(三)电控柴油发动机实训台功能特点
1.发动机运转正常,电子油门加速机构。
2.故障模拟系统可模拟实际运行工况,设置多种实车发动机常见故障。具体内容详见故障模拟设置装置说明。
3.电压表实时显示传感器与执行器的变化,喷油器脉冲等各执行元器件用LED 灯显示工作状态。
4.指针式真空表指示真空压力值。
5.配备原车诊断座,可使用电脑诊断仪对发动机电控系统读取故障码和数据流等。
6.实训台面板上绘有彩色喷绘电路图,喷绘图加装有机玻璃保护,学员可直观对照电路图和发动机实物,认识和分析控制系统的工作原理。
7.实训台面板上安装有检测端子,可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号,如电阻、电压、电流、频率、波形信号等。
8.实训台加装电源总开关、水箱防护罩、飞轮及其他转动部位防护罩等安全保护装置。
9.实训台底座部分采用钢性结构焊接,面板柜冲压成形,面板柜与底座可分离,台架表面采用烤漆工艺,带万向自锁脚轮装置。
(四)电控柴油发动机实训台技术参数:
1.外形尺寸:1650mm X 1000mm X 1850mm(长X宽X高)
2.工作电源:12V/60AH蓄电池
3.油箱容积:10L
4.工作温度:-50℃~50℃

(五)电控柴油发动机实训台制造工艺:
1.设备检测面板
采用5mm铝塑板面板,表面氧化喷漆,UV平板高真彩彩色原理图,质保多年不变色。
2.设备面板柜
2.1钢性结构焊接
2.2冷板:1.5mm
2.3一次冲压成形
2.4表面采用亚光灰喷塑工艺,厚度0.3mm.
3.设备底座架
3.1钢性结构焊接
3.2方管:40*40*2.0mm
3.3底板冲压成形
3.4表面采用亚光灰喷塑工艺,厚度0.3mm.
4.万向脚轮
4.1前二只万向带锁止功能脚轮
4.2后二只万向脚轮
4.3脚轮与台架用M6*4螺丝固定,方便设备维修与维护。
4.4脚轮:100mm×50mm(直径×宽度)
4.5脚轮支撑:1.5T

订货须知:
一、①、 长城共轨电控柴油发动机实训台产品名称与型号;  ②、 长城共轨电控柴油发动机实训台规格;  ③、 长城共轨电控柴油发动机实训台是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定本公司的长城共轨电控柴油发动机实训台型号,请按型号直接向我司销售部订购。
三、货期:设备的发货期为参考值,如您需要了解长城共轨电控柴油发动机实训台的精确货期,请与公司的销售人员联系。
四、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的博才科教专家为您审核把关。
